ระบบแม่แรงไฮดรอลิกขั้นสูงสำหรับการก่อสร้างถัง

ปัจจุบันมีวิธีการก่อสร้างถังเก็บขนาดใหญ่ 6 วิธี ได้แก่ แม่แรงไฮดรอลิก เสากลาง ลอยตัว การโหลดไปข้างหน้า การยกแบบกลไก ระบบแม่แรงไฮดรอลิกเป็นระบบที่ใช้กันอย่างแพร่หลายที่สุด ซึ่งมีลักษณะเฉพาะคือการปรับตัวได้หลากหลายและในทางทฤษฎีสามารถนำไปใช้กับถังขนาดใดก็ได้ การควบคุมการทำงานนั้นง่าย เชื่อถือได้ และเป็นอันตรายน้อยกว่า ดังนั้นจึงถูกนำมาใช้โดยผู้คนมากขึ้นเรื่อยๆ แม่แรงไฮดรอลิกเป็นส่วนสำคัญของระบบแม่แรงไฮดรอลิก

นี่คือรายการเนื้อหา:

• ส่วนประกอบผลิตภัณฑ์ของแม่แรงไฮดรอลิกคืออะไร

• ลักษณะและการใช้งานของแม่แรงไฮดรอลิกคืออะไร

• ขั้นตอนการก่อสร้างของแม่แรงไฮดรอลิกคืออะไร

ส่วนประกอบผลิตภัณฑ์ของแม่แรงไฮดรอลิกคืออะไร

หนึ่งโมดูลประกอบด้วย

• 1 ชุด x สถานีปั๊มกำลัง: แหล่งจ่ายไฟไฮดรอลิก, กำลังมอเตอร์ 4KW, อัตราการไหลประมาณ 15l/min

• 5 ชุด x กระบอกสูบยก: พิกัด 25 ตัน (18 ตัน, 100%) (รวมถึงส่วนประกอบอุปกรณ์ยกไฮดรอลิก — สายเคเบิลเหล็ก, อุปกรณ์รองรับ, ก้านดึง ฯลฯ)

• 5 ชุด x ระบบท่อน้ำมัน: การก่อสร้างถังหนึ่งครั้งต้องใช้ระบบควบคุมการยกหนึ่งระบบ ระบบควบคุมการยกแต่ละระบบประกอบด้วย:

• 1 ชุด x การควบคุมไฟฟ้าและแผงควบคุม:

แต่ละชุดประกอบด้วย:

• 1 กล่องควบคุมการทำงาน PLC แบบรวมศูนย์,

• 1 ตู้แหล่งจ่ายไฟ (พร้อมปุ่มกดแบบรวมศูนย์และระบบควบคุม PLC อัตโนมัติหรือการควบคุมด้วยมือแบบชุดเดียว

ลักษณะและการใช้งานของแม่แรงไฮดรอลิกคืออะไร

• แอปพลิเคชัน

1. แม่แรงไฮดรอลิกส่วนใหญ่ใช้สำหรับการก่อสร้างจากด้านบนลงด้านล่างของถังแนวตั้ง

2. นอกจากนี้ยังสามารถใช้สำหรับการยกหรือยกชิ้นงานขนาดใหญ่

• คุณสมบัติ

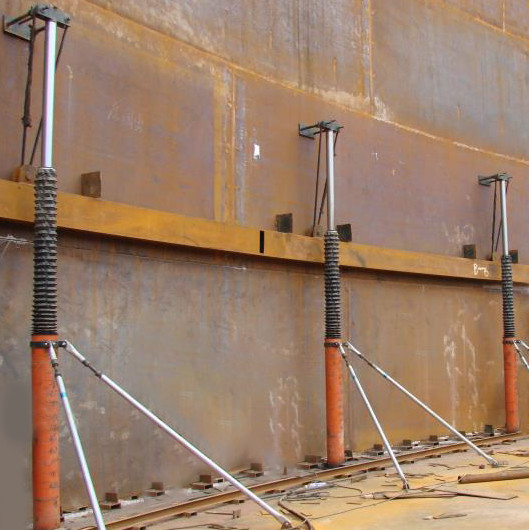

1. ระบบแม่แรงไฮดรอลิกประกอบด้วยสถานีปั๊มไฮดรอลิก กระบอกสูบ ลวดเหล็ก และจังหวะ ติดตั้งและใช้งานง่าย

2. ระบบแม่แรงไฮดรอลิกใช้การควบคุมส่วนกลาง PLC เพื่อจัดการการยก ชุดไฟแต่ละชุดมีอุปกรณ์ปรับสมดุลเสริมเพื่อรับประกันความแม่นยำในการยกพร้อมกัน

3. สถานีปั๊มแม่แรงไฮดรอลิกมีโหมดการทำงานสองโหมดคือการควบคุมด้วยตนเองและส่วนกลาง สามารถปรับกระบอกสูบให้ยกแยกกันหรือยกพร้อมกับกลุ่มอื่นๆ และยังสามารถรวมหลายกลุ่มเพื่อยกเพื่อให้ได้ความแม่นยำที่ดีขึ้นและเอฟเฟกต์การเชื่อมที่ดีขึ้น

4. กระบอกสูบทั้งหมดมีวาล์วนิรภัย สามารถล็อคได้โดยอัตโนมัติเพื่อหลีกเลี่ยงการตกของกระบอกสูบ/ถังแม้ในสถานการณ์ที่ไฟดับ ท่อแรงดันสูงแตก

5. กระบอกสูบมีท่อแรงดันสูงหนึ่งเส้นเพื่อหลีกเลี่ยงการรั่วไหลของน้ำมันที่มักเกิดขึ้นจากท่อหลายเส้นแบบดั้งเดิม กระบอกสูบจะกลับสู่สภาพเดิมด้วยน้ำหนักของมันเอง

6. จังหวะของกระบอกสูบไฮดรอลิกคือ 1475 มม. ซึ่งสามารถตอบสนองเปลือกวงแหวนแต่ละอันด้วยการยกแบบขั้นตอนเดียว 2500 แผ่น ช่วยลดการเสียเวลาได้อย่างมาก

7. ความสูงพื้นฐานของกระบอกสูบไฮดรอลิกคือ 2050 มม. ซึ่งสามารถจับคู่กับเครื่องเชื่อมเส้นรอบวงอัตโนมัติเพื่อดำเนินการเชื่อมตะเข็บเส้นรอบวงภายใน

8. การกำหนดค่าโมดูล สามารถปรับปริมาณแม่แรงไฮดรอลิกได้ตามขนาดและน้ำหนักของถังที่แตกต่างกัน

9. ประสิทธิภาพสูง แต่ละครั้งที่ยกขึ้นหรือลงต้องใช้เวลาเพียง 15 นาที

10. สามารถทำงานร่วมกับเครื่องเชื่อมถังของเราได้เป็นอย่างดี ซึ่งสามารถลดต้นทุนแรงงานและลดเวลาในการก่อสร้างได้อย่างมาก โดยปกติแล้วเครื่องเชื่อมตะเข็บแนวนอนหนึ่งเครื่องสามารถจับคู่กับช่างเชื่อมที่มีทักษะ 6-10 คน เครื่องเชื่อมตะเข็บแนวตั้งสามารถจับคู่กับช่างเชื่อมที่มีทักษะประมาณ 20-30 คน และรถแทรกเตอร์เชื่อมก้น/ฟิลเล็ตสามารถจับคู่กับช่างเชื่อมที่มีทักษะ 6-15 คน

ขั้นตอนการก่อสร้างของแม่แรงไฮดรอลิกคืออะไร

คำอธิบายสั้นๆ ต่อไปนี้ให้ขั้นตอนการทำงานโดยสังเขป อาจมีการปรับเปลี่ยนในรายละเอียดบางอย่างเมื่อจำเป็น

1. แผ่นด้านล่างของถัง – วางบนฐานรากที่เตรียมไว้และเชื่อมเข้าด้วยกัน

2. คานหรือโครงสร้างโครงร่างของหลังคาถูกประกอบและในที่สุดก็เชื่อมต่อกับขอบด้านบนของวงแหวนเปลือก

3. ติดตั้งระบบแม่แรงไฮดรอลิกในถัง วางแผ่นของวงแหวนเปลือกที่สอง (ติดกับวงแหวนด้านบน) ไว้ด้านนอกวงแหวนแรก

4. ส่วนที่เสร็จสมบูรณ์ของถัง (หลังคาและวงแหวนเปลือกด้านบน) ถูกยกขึ้นด้วยระบบไฮดรอลิกไปยังความสูงที่สามารถเคลื่อนย้ายแผ่นของวงแหวนที่สองเข้าที่และสามารถทำหลังคาให้เสร็จสมบูรณ์ได้

5. วางแผ่นของวงแหวนเปลือกที่สองอย่างแม่นยำและเชื่อมเข้าด้วยกันกับขอบล่างของวงแหวนแรก

6. วางแผ่นของวงแหวนเปลือกที่สามไว้นอกวงแหวนเปลือกที่สอง

7. ส่วนที่เสร็จสมบูรณ์ของถัง (หลังคาวงแหวนเปลือกสองวงบนสุด) ถูกยกขึ้น

8. ทำซ้ำวงจรการทำงานข้างต้นจนกว่าวงแหวนเปลือกสุดท้าย (ด้านล่าง) จะเสร็จสิ้น

9. ลดถังทั้งหมดลงไปที่แผ่นด้านล่างและเชื่อมเข้ากับแผ่นนี้

10. รื้ออุปกรณ์ยก

แม่แรงไฮดรอลิกส่วนใหญ่ใช้ในการก่อสร้างถังขนาดใหญ่ WINCOO ENGINEERING CO.,LTD กำลังจัดหาอุปกรณ์แม่แรงไฮดรอลิกสำหรับถังให้กับผู้รับเหมาถังทั่วโลก
