I. รายละเอียดผลิตภัณฑ์
รถแทรกเตอร์ HK-100S เป็นอุปกรณ์อัตโนมัติ สามารถเชื่อมรอยต่อได้กว้างขึ้นหลังจากการเชื่อมหนึ่งครั้ง เหมาะสำหรับการเชื่อมแบบอาร์ค โดยมีเส้นผ่านศูนย์กลางมากกว่า 750 มม. คุณสามารถปรับความเร็วในการสวิง, มุมสวิง, ตำแหน่งออฟเซ็ตของศูนย์กลาง และเวลาหยุดของด้านซ้ายและขวา เหมาะสำหรับลูกปัดต่างๆ ความเร็วสูงสุดคือ 1250 มม./นาที ในสถานีที่ไม่ต้องเชื่อม
รถเข็นเชื่อม CO2 อัตโนมัติถูกนำมาใช้อย่างแพร่หลายในเรือ สะพาน หัวรถจักร โครงสร้างเหล็ก ปิโตรเคมี และอุตสาหกรรมอื่นๆ เหมาะสำหรับการเชื่อมโครงสร้างการเชื่อมต่างๆ เช่น แผ่นเสริม ซี่โครง ส่วนตัดขวาง คานกล่อง ฯลฯ ข้อดีหลักๆ ได้แก่:
| 1 | น้ำหนัก | 8.4 กก. (รวมวิกวัก) | |
| 2 | ขนาด | 430 มม. × 280 มม. × 290 มม. | |
| 3 | แหล่งจ่ายไฟ | DC 24V | |
| 4 | มอเตอร์สวิง | DC 24V | |
| 5 | การขับเคลื่อน | การขับเคลื่อนของเฟืองโซ่ | |
| 6 | ความเร็วในการเดิน | 50~1250 มม./นาที | |
| 7 | ช่วงของหัวพ่น | ขึ้นและลง | 40 มม. |
| ซ้ายและขวา | 120 มม. | ||
| ช่วงการปรับมุมงาน | ±60° | ||
| ช่วงการปรับมุมวิ่ง | 10° | ||
| 8 | ฟังก์ชัน | ทิศทางการเดิน | หน้าและหลัง |
| ความเร็วในการสวิง | 0~100 | ||
| เวลาหยุดซ้ายและเวลาหยุดขวา | 0~2.5 วินาที | ||
| มุมสวิง | ±15° | ||
| ระยะออฟเซ็ต | 0~±8° | ||
| พารามิเตอร์การเชื่อม | ||||
| เส้นผ่านศูนย์กลางลวดเชื่อม | Φ1.2 มม. | Φ1.4 มม. | Φ1.6 มม. | |
| กระแสไฟ (A) | การเชื่อมลง | 120-300 | 150-380 | 180-430 |
| การเชื่อมฟิลเล็ตแบบเรียบ | 120-280 | 150-320 | 180-380 | |
| การเชื่อมแนวนอน | 120-280 | 150-300 | 180-330 | |
| แรงดันไฟฟ้า (U) | U=14+0.051 300A ภายใต้ U=0.041+16±1.50 สูงกว่า 300A U=0.041+20±2.0 | |||
| ระยะห่างระหว่างหัวฉีดและชิ้นงาน (H) | ต่ำกว่า 200A: H=10~15 มม. 200~350A H=15~20 มม. 350~500A H=20~25 มม. | |||
| ความยาวส่วนขยายการเชื่อม (L) | ความยาวประมาณ 10 เท่าของเส้นผ่านศูนย์กลางลวดเชื่อม คือ L=10d | |||
III. คุณสมบัติหลัก
1), รถเข็นเชื่อมนี้เป็นอุปกรณ์อัตโนมัติ และสามารถเชื่อมได้กว้างในการเชื่อมเพียงครั้งเดียว เหมาะอย่างยิ่งสำหรับการเชื่อมวัสดุอาร์ค (ท่อ) ที่มีรัศมีมากกว่า 900 มม.
2), สามารถปรับความเร็วในการสวิง, มุมสวิง, ตำแหน่งกึ่งกลาง และเวลาพักด้านซ้ายและขวาได้ เหมาะสำหรับข้อกำหนดต่างๆ ของการเชื่อม ความเร็วในการเดินสูงสุดของรถเข็นคือ 1250 มม./นาที ในสถานะที่ไม่ต้องเชื่อม
Ø หมายเหตุ: ต้องปิดสวิตช์วงจรป้องกันตัวเองของเครื่องเชื่อม OFF เมื่อตั้งค่าและเชื่อม เนื่องจากเครื่องเชื่อมแบบใช้แก๊สของรถเข็นเชื่อมเป็นหมายเลขการสื่อสารคงที่ และการเชื่อมหลีกเลี่ยงไม่ได้ที่จะทิ้งปลายที่เหลืออยู่ หากตั้งค่าเป็น ON รถเข็นเชื่อมจะหยุดเคลื่อนที่ แต่ส่วนโค้งจะไม่ดับ
3), แม่เหล็กทั้งหมดอยู่ในการควบคุมเปิด/ปิด ซึ่งสะดวกสำหรับการทำความสะอาดเศษเหล็กและเคลื่อนย้ายรถเข็น รางถูกควบคุมเพื่อป้องกันไม่ให้รถเข็นออกจากแนวเชื่อม
4), มีอุปกรณ์อาร์ค และช่วงการปรับเวลาในการเก็บรวบรวมอาร์คคือ 0-7 วินาที
5), รถเข็นติดตั้งสวิตช์หยุดเหนี่ยวนำ รถเข็นสามารถหยุดโดยอัตโนมัติหลังจากการเชื่อม ซึ่งสะดวกสำหรับคนงานคนเดียวในการใช้งานอุปกรณ์หลายเครื่องพร้อมกัน
6), การติดตั้งและถอดรถเข็นและรางถูกควบคุมโดยอุปกรณ์พิเศษ ซึ่งสะดวกในการใช้งานมาก
7), ขนาดเล็ก น้ำหนักเบา เคลื่อนย้ายและติดตั้งง่าย คนงานที่ไม่มีทักษะก็สามารถทำการเชื่อมได้
| เนื้อหาของแพ็คเกจมาตรฐานแสดงอยู่ด้านล่าง ตรวจสอบอย่างละเอียดก่อนประกอบเครื่อง | ||
| 1 | เครื่องสมบูรณ์ | 1 ชุด |
| 2 | รางตรง (1.8 ม.) | 1 ชุด |
| 3 | สายไฟมาตรฐาน (16 ม.) | 1 ชุด |
| 4 | ฟิวส์ (2A) | 2 ชุด |
| 5 | ประแจหกเหลี่ยม | 1 ชิ้น |
| 6 | คู่มือการใช้งาน, ใบรับรองคุณสมบัติ | 1 ชิ้นต่อ |
HK-100S ประกอบด้วยตัวเครื่อง, กล่องควบคุม, บล็อกสไลด์ X-Y, ที่ยึดหัวพ่น, ล้อนำ และรางตรง
1, ตัวเครื่อง: เป็นอุปกรณ์ขับเคลื่อน ซึ่งรวมถึงมอเตอร์, กล่องลดดาวเคราะห์, เกียร์ขับเคลื่อน และล้อราง
2, ตัวเรือนควบคุม: เพื่อควบคุมการเคลื่อนที่ของแคร่ โปรดดูคู่มือแผงควบคุม
3, อุปกรณ์ข้าม: คุณสามารถใช้ในการเชื่อมตรง (เช่น กล่องคอนเทนเนอร์) เพื่อปรับตำแหน่งของหัวพ่นในกรณีที่รางเคลื่อนที่
4, บล็อกสไลด์ตัดแต่ง X-Y: สะดวกในการปรับหัวพ่นขึ้นและลง หรือซ้ายและขวา
5, อุปกรณ์สวิง: เพื่อดำเนินการเชื่อมแบบต่างๆ
6, ที่ยึดหัวพ่น: สามารถยึดหัวพ่นและปรับมุมของหัวพ่นได้อย่างง่ายดาย ข้อสังเกต: ห้ามจับส่วนนำไฟฟ้า ซึ่งอาจทำให้เกิดไฟฟ้าลัดวงจรหรือไฟฟ้าช็อต
7, ช่องเสียบแหล่งจ่ายไฟ: เป็นช่องเสียบสายไฟภายนอก ซึ่งเชื่อมต่อกับสายดิน ช่องเสียบนี้มีหน้าที่เชื่อมต่อแคร่กับตัวป้อนและจ่ายไฟให้กับระบบ (มีสองสาขาที่ปลายสายเคเบิล ซึ่งหนึ่งในนั้นใช้เชื่อมต่อตัวป้อน อีกอันใช้เชื่อมต่อแหล่งจ่ายไฟ)
8, รางสายพานเหล็ก: ติดตั้งแม่เหล็กถาวรเพื่อให้รางดูดซับเข้ากับชิ้นงานเพื่อตอบสนองความต้องการในการเชื่อมที่แตกต่างกัน เหมาะสำหรับการเชื่อมแบบอาร์ค โดยมีเส้นผ่านศูนย์กลางมากกว่า 750 มม.
9, แม่เหล็ก: แม่เหล็กเปิด-ปิดที่แข็งแกร่ง หากคุณต้องการย้ายราง โปรดเปิดสวิตช์แม่เหล็กทั้งหมด "OFF"
10, ตัวยึดสายเคเบิล: คุณสามารถใช้เพื่อพกพาสายเคเบิลเพื่อลดภาระของเครื่องสวิง
11, หัวพ่น: ผู้ใช้สามารถเลือกหัวพ่นตรงหรือหัวพ่นงอ

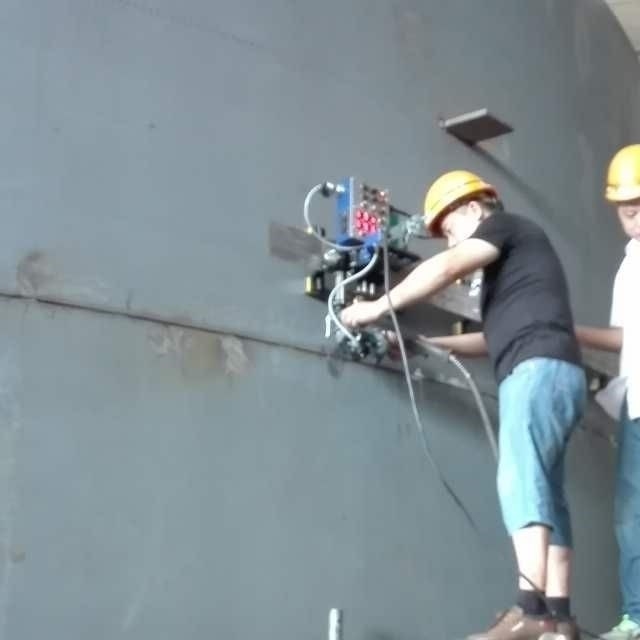

VI. ภาพถ่ายการก่อสร้าง
