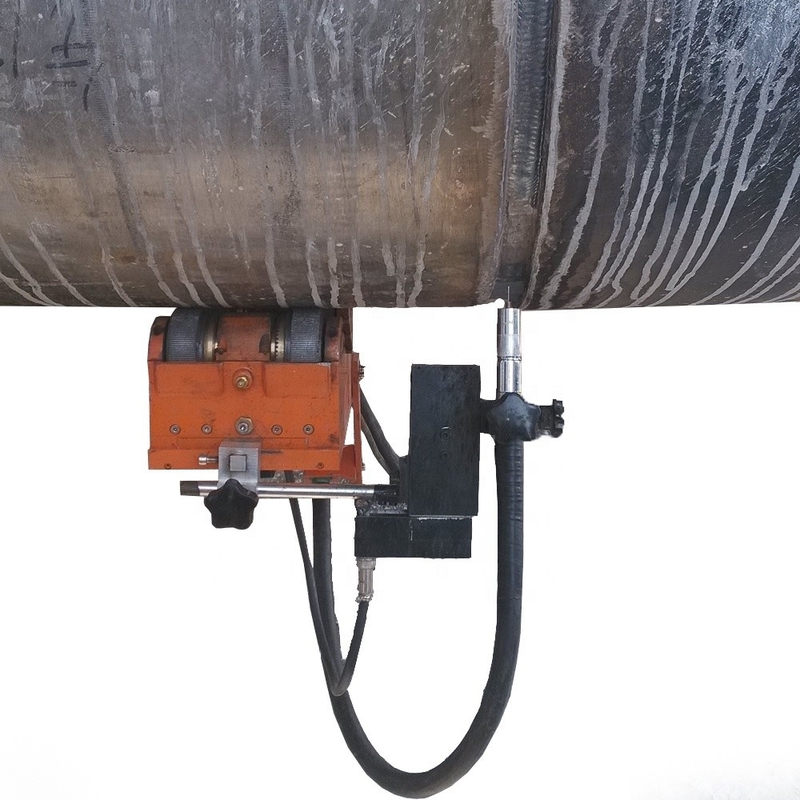

เครื่องเชื่อมท่อสำเร็จรูปแบบวงโคจรด้วยแม่เหล็กขนาด 16 กก. สำหรับท่อขนาดใหญ่

รายละเอียดผลิตภัณฑ์

สถานที่กำเนิด: จางซึ, จีน

ชื่อแบรนด์: WINCOO

เงื่อนไขการชําระเงินและการจัดส่ง

ราคา: $6,150.00/sets 1-999 sets

รายละเอียดการบรรจุ: กล่อง

สามารถในการผลิต: 3000 ชุด/ชุดต่อเดือน

หา ราคา ที่ ดี ที่สุด

รายละเอียดผลิตภัณฑ์

คำอธิบายผลิตภัณฑ์

เน้น:

อุตสาหกรรมที่ใช้:	โรงงานผลิต, งานก่อสร้าง	ที่ตั้งโชว์รูม:	ไม่มี
วิดีโอการตรวจออก:	จําหน่าย	รายงานการทดสอบเครื่องจักร:	จําหน่าย
ประเภทการตลาด:	สินค้าใหม่ 2020	การรับประกันส่วนประกอบหลัก:	1 ปี
ส่วนประกอบหลัก:	มอเตอร์	สภาพ:	ใหม่
ขนาด:	243331 ซม.	น้ําหนัก:	16
การใช้:	เครื่องเชื่อมท่อ	โวลเตชั่น:	220โวลต์
การรับประกัน:	1 ปี	จุดขายสําคัญ:	อายุการใช้งานยาวนาน
น้ําหนัก (kg):	16 กก	ชื่อสินค้า:	เครื่องเชื่อมท่อวงโคจร
วิธีการเชื่อม:	การเชื่อม TIG แบบอัตโนมัติ	การใช้งาน:	การก่อสร้างท่อ
รูปร่างของหลอด:	กลม	บริการหลังการขาย:	การสนับสนุนทางเทคนิควีดีโอ
โหมดการย้าย:	เครื่องขับเคลื่อนสี่ล้อ	ความเร็วในการเดิน:	0-700 มม./นาที
มอเตอร์สวิง:	DC24V 18RPM

อุตสาหกรรมที่ใช้:	โรงงานผลิต, งานก่อสร้าง
ที่ตั้งโชว์รูม:	ไม่มี
วิดีโอการตรวจออก:	จําหน่าย
รายงานการทดสอบเครื่องจักร:	จําหน่าย
ประเภทการตลาด:	สินค้าใหม่ 2020
การรับประกันส่วนประกอบหลัก:	1 ปี
ส่วนประกอบหลัก:	มอเตอร์
สภาพ:	ใหม่
ขนาด:	243331 ซม.
น้ําหนัก:	16
การใช้:	เครื่องเชื่อมท่อ
โวลเตชั่น:	220โวลต์
การรับประกัน:	1 ปี
จุดขายสําคัญ:	อายุการใช้งานยาวนาน
น้ําหนัก (kg):	16 กก
ชื่อสินค้า:	เครื่องเชื่อมท่อวงโคจร
วิธีการเชื่อม:	การเชื่อม TIG แบบอัตโนมัติ
การใช้งาน:	การก่อสร้างท่อ
รูปร่างของหลอด:	กลม
บริการหลังการขาย:	การสนับสนุนทางเทคนิควีดีโอ
โหมดการย้าย:	เครื่องขับเคลื่อนสี่ล้อ
ความเร็วในการเดิน:	0-700 มม./นาที
มอเตอร์สวิง:	DC24V 18RPM

เครื่องเชื่อมท่อสำเร็จรูปแบบวงโคจรด้วยแม่เหล็กขนาด 16 กก. สำหรับท่อขนาดใหญ่

WINCOO ENGINEERING CO.,LTD

ประเภทไฟฟ้า

ประเภทแมนนวล

บทนำผลิตภัณฑ์

WQ-III เหมาะสำหรับการเชื่อมผนังด้านในและด้านนอกของท่อ ไม่จำเป็นต้องใช้รางและสามารถทำการเชื่อมได้ตามพื้นผิวโค้งของชิ้นงาน

รถแทรกเตอร์เชื่อม CO2 อัตโนมัติใช้กันอย่างแพร่หลายในเรือ สะพาน หัวรถจักร โครงสร้างเหล็ก อุตสาหกรรมปิโตรเคมี และอุตสาหกรรมอื่นๆ เหมาะสำหรับโครงสร้างการเชื่อมที่หลากหลาย เช่น: แผ่นเสริม แผ่นซี่โครง ชิ้นส่วนข้ามของการเชื่อม การเชื่อมคานกล่อง ฯลฯ ข้อดีหลักคือ:

1, ลดความเข้มข้นของแรงงานและปรับปรุงสภาพแวดล้อมในการทำงาน;

2, เพื่อปรับปรุงประสิทธิภาพการทำงาน ซึ่งมากกว่าการเชื่อมด้วยมือ 1.5 เท่า;

3, หลีกเลี่ยงคุณภาพที่ไม่ดีของรอยเชื่อมที่เกิดจากปัจจัยของมนุษย์ อัตราข้อบกพร่องของรอยเชื่อมด้วยมืออยู่ที่ประมาณ 20% และรถแทรกเตอร์เชื่อมอัตโนมัติจะไม่สร้างอัตราข้อบกพร่องในการเชื่อมเนื่องจากการเชื่อมเทียม ดังนั้นประโยชน์ที่ครอบคลุมจึงสูงกว่าการเชื่อมด้วยมือเกือบ 200%;

4, ระบบอัตโนมัติระดับสูงเพื่อให้มั่นใจในเสถียรภาพของคุณภาพการเชื่อม;

5, ใช้งานง่ายและสะดวก ไม่จำเป็นต้องใช้ช่างเทคนิคที่มีทักษะมาก

คุณสมบัติของผลิตภัณฑ์

1, WQ-III เป็นอุปกรณ์เชื่อมแบบสวิงอัตโนมัติ การเชื่อมครั้งเดียวสามารถรับรอยเชื่อมที่กว้างขึ้นได้

2, ความเร็วในการสวิง ช่วงการสวิง ตำแหน่งศูนย์กลาง และเวลาพักด้านซ้ายและขวาสามารถปรับได้ เหมาะสำหรับข้อกำหนดต่างๆ ของรอยเชื่อม

3, ขนาดเล็ก น้ำหนักเบา ติดตั้งและเคลื่อนย้ายง่าย แม้แต่คนงานที่ไม่มีทักษะก็สามารถทำการเชื่อมได้

4, ติดตั้งแม่เหล็กถาวรเพื่อหลีกเลี่ยงการขาดการเชื่อมต่อสายเชื่อมระหว่างการเชื่อม

สภาพแวดล้อมการใช้งาน

เหมาะสำหรับการเชื่อมท่อของโครงสร้างเหล็กต่างๆ

ส่วนประกอบหลัก

ส่วนประกอบ: อุปกรณ์สวิงปืนเชื่อม, ตัวเลื่อน, ด้ามปืนเชื่อม, กล่องควบคุม, แผงควบคุม และอุปกรณ์เสริมอื่นๆ:

1, อุปกรณ์สวิง: ใช้ขับปืนเชื่อมสำหรับการเชื่อมแบบลูกตุ้ม

2. ส่วนขับเคลื่อน: อุปกรณ์ขับเคลื่อนของรถเข็นประกอบด้วยล้อแม่เหล็กสี่ล้อ เฟืองเกลียว โซ่ และเฟือง

3, ส่วนตัวเลื่อน: ใช้ปรับตำแหน่งของปืนเชื่อม คุณสามารถปรับตำแหน่งก่อนและหลังเมื่อทำการเชื่อม

4, ตัวยึดปืนเชื่อม: อุปกรณ์ยึดปืนเชื่อม สามารถปรับมุมของปืนเชื่อมได้

5, กล่องควบคุม: การเคลื่อนไหวทั้งหมดของรถแทรกเตอร์สามารถปรับได้ สำหรับรายละเอียด โปรดดูวิธีการใช้งานของแผงควบคุม

บทนำแผงควบคุม

1, ปุ่มสำหรับปรับกระแสไฟและแรงดันไฟฟ้า: หมุนปุ่มตามเข็มนาฬิกาเพื่อเพิ่มค่า (รถแทรกเตอร์มีปลั๊กไฟสองตัวคือ 3P และ 8P เมื่อใช้ปลั๊ก 3P ปุ่มปรับกระแสไฟและแรงดันไฟฟ้าจะใช้งานไม่ได้ จากนั้นต้องปรับกระแสไฟและแรงดันไฟฟ้าของตัวป้อนลวด; ปุ่มควบคุมกระแสไฟและแรงดันไฟฟ้ามีผลเมื่อใช้ปลั๊ก 8P);

2, ปุ่มเลือกสำหรับการเชื่อม/ไม่เชื่อม: ปุ่มต้องอยู่ในตำแหน่งการเชื่อมเพื่อทำการเชื่อม;

3, จุดป้อน: อุปกรณ์ป้อนลวดด้วยตนเอง;

4, สวิตช์เดิน: ควบคุมการเดินและการหยุดของรถ หากสวิตช์ "เชื่อม/ไม่เชื่อม" อยู่ในตำแหน่ง "ไม่เชื่อม" ให้เปิดสวิตช์เดิน รถแทรกเตอร์จะเดินโดยไม่เชื่อม;

5, การปรับความเร็วในการเดิน: ปุ่มปรับความเร็วในการเดินของรถแทรกเตอร์ ขอแนะนำให้ปรับความเร็วในการเดินของรถแทรกเตอร์หลังจากเปิดสวิตช์เดิน;

6, ทางเลือกของทิศทางการเดิน: เลือกเดินไปทางซ้ายหรือขวา;

7, สวิตช์ไฟและไฟแสดงสถานะ: ไฟแสดงสถานะติดสว่างหลังจากเปิดเครื่อง;

8, ส่วนควบคุมการสวิง: สามารถปรับความเร็วในการสวิง ช่วงการสวิง เวลาพักด้านซ้ายและขวา ตำแหน่งศูนย์กลาง และโหมดการสวิง;

พารามิเตอร์ผลิตภัณฑ์

รายการ			พารามิเตอร์	หมายเหตุ
รถแทรกเตอร์	แหล่งจ่ายไฟ	AC 220V
		ขนาด	240×330×310 มม.	กว้าง×ยาว×สูง
		น้ำหนัก	16 กก.	รวมเครื่องสวิง
		โหมดการเคลื่อนที่	ขับเคลื่อนสี่ล้อ	ล้อแม่เหล็ก
		ความเร็วในการเดิน	0∼700 มม./นาที
ควบคุม	มอเตอร์สวิง	DC24V 18RPM
		ช่วงการปรับปืนเชื่อม	ขึ้นและลง
				ก่อนและหลัง	85 มม.
				ช่วงการปรับมุมการทำงาน	360°
				ช่วงการปรับมุมการดำเนินการ	0°
		ฟังก์ชันการทำงาน	โหมดสวิง
				ความเร็วในการสวิง	0-10RPM (แสดงด้วยมาตราส่วน)
				ขอบเขตการสวิง	0-±10° (แสดงด้วยมาตราส่วน)
				การปรับเวลาพักด้านซ้ายและขวา	0-2S (แสดงด้วยมาตราส่วน)
				ช่วงการเคลื่อนที่ส่วนกลาง	0-±8°
				การป้อนลวดแบบนิ้ว
				การเดินเริ่มต้น/หยุด
				การควบคุมกระแสไฟ/แรงดันไฟฟ้าในการเชื่อม
				ทางเลือกของทิศทางการเดิน
				การควบคุมความเร็วในการเดิน	0∼1000 มม./นาที (แสดงด้วยมาตราส่วน)
				ตัวเลือกการเชื่อม/ไม่เชื่อม

รายการการติดตั้งและการบรรจุ

A. การเตรียมการสำหรับการเชื่อม

1, เครื่องมือที่จำเป็นสำหรับการเชื่อมคือเครื่องเชื่อมและอุปกรณ์ป้อนลวด;

2, ต้องใช้สายควบคุมพิเศษ (AC 220V) แหล่งจ่ายไฟเชื่อมที่แตกต่างกันต้องใช้สายเคเบิลที่แตกต่างกัน;

3, ต้องใช้ถัง CO2 สำหรับการเชื่อม;

4, คบเพลิงเชื่อม CO2 อัตโนมัติ;

5, เครื่องมืออื่นๆ ที่จำเป็น;

B. วิธีการเชื่อมต่อรถแทรกเตอร์

1, ติดตั้งรถแทรกเตอร์และวางรถแทรกเตอร์บนพื้นผิวการทำงาน;

2, ติดตั้งลวดบนถาดป้อนลวดและดึงลวดไปที่ปลายของคบเพลิง;

3, ปลายของคบเพลิงเชื่อมต่อกับตัวป้อนลวด;

4, แหล่งจ่ายไฟควบคุมเชื่อมต่อกับพอร์ต 8P ของแผงควบคุมของรถแทรกเตอร์;

5, สายไฟควบคุมเชื่อมต่อกับ AC 220;

6, สายควบคุมพิเศษมีสี่ข้อต่อ หนึ่งเชื่อมต่อกับแหล่งจ่ายไฟ 220V อีกอันเชื่อมต่อกับรถเชื่อม และอีกสองอันเชื่อมต่อกับเครื่องเชื่อมและเครื่องถ่ายโอนลวดตามลำดับ

C. รายการบรรจุ
ชื่อชิ้นส่วน	จำนวน	หน่วย	หมายเหตุ
รถแทรกเตอร์เชื่อมเดิน	1	ชุด
จมูกสวิง	1	ชุด
สายไฟ	1	ชิ้น	ประมาณ 10-15 ม.
สายสัญญาณคบเพลิงเชื่อม	1	ชิ้น	ประมาณ 0.5 ม.
สายสัญญาณสวิง	1	ชิ้น	ประมาณ 0.5 ม.
ข้อมูลจำเพาะ	1	ชิ้น
เครื่องมือหกเหลี่ยมด้านใน	1	ชุด

รูปภาพสินค้า
